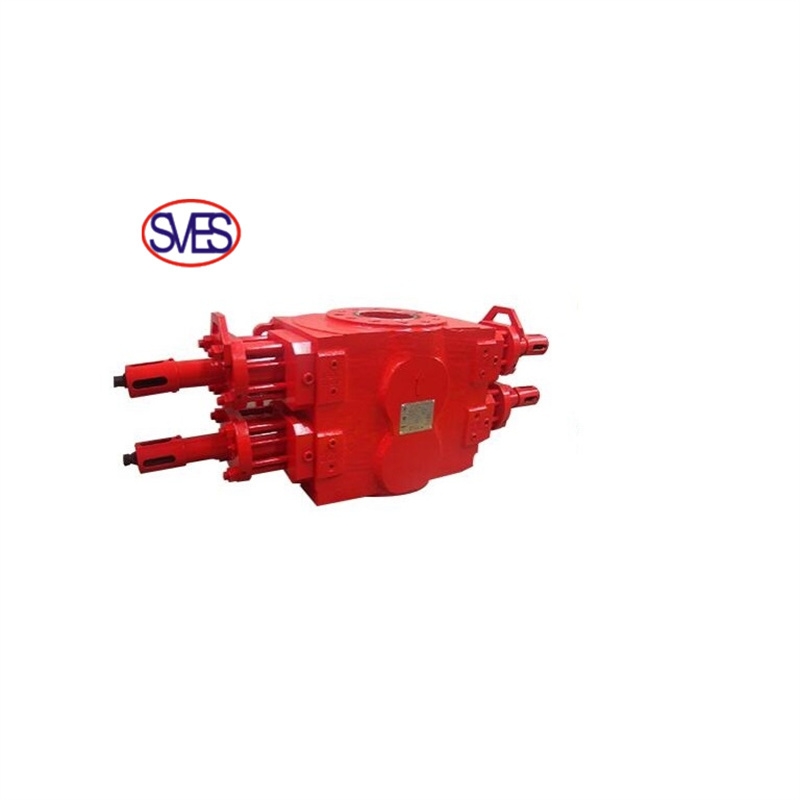

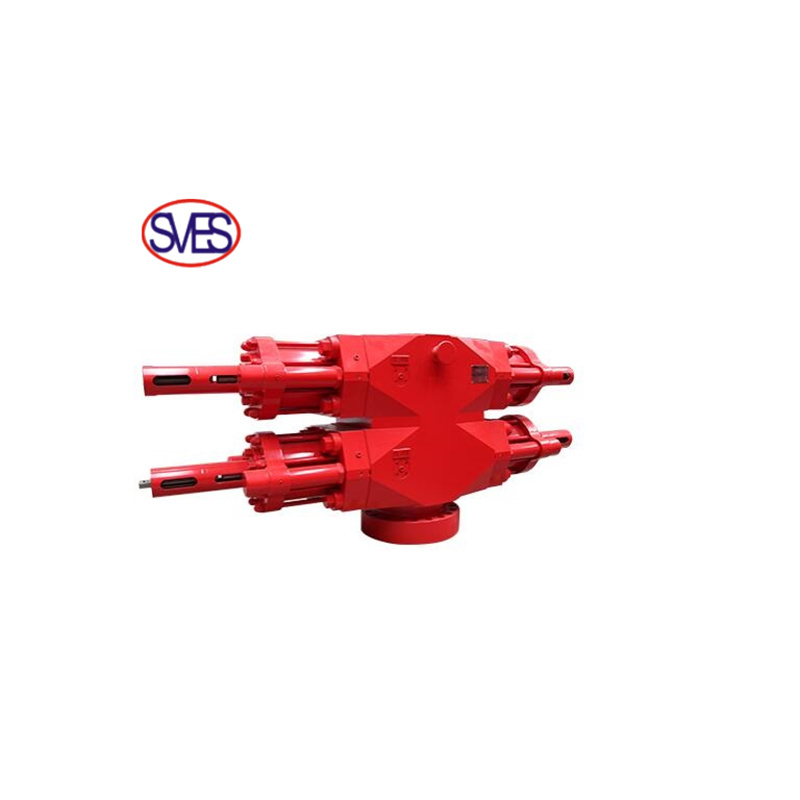

Preventor de Explosão, Unidade Koomey

Aríete BOP

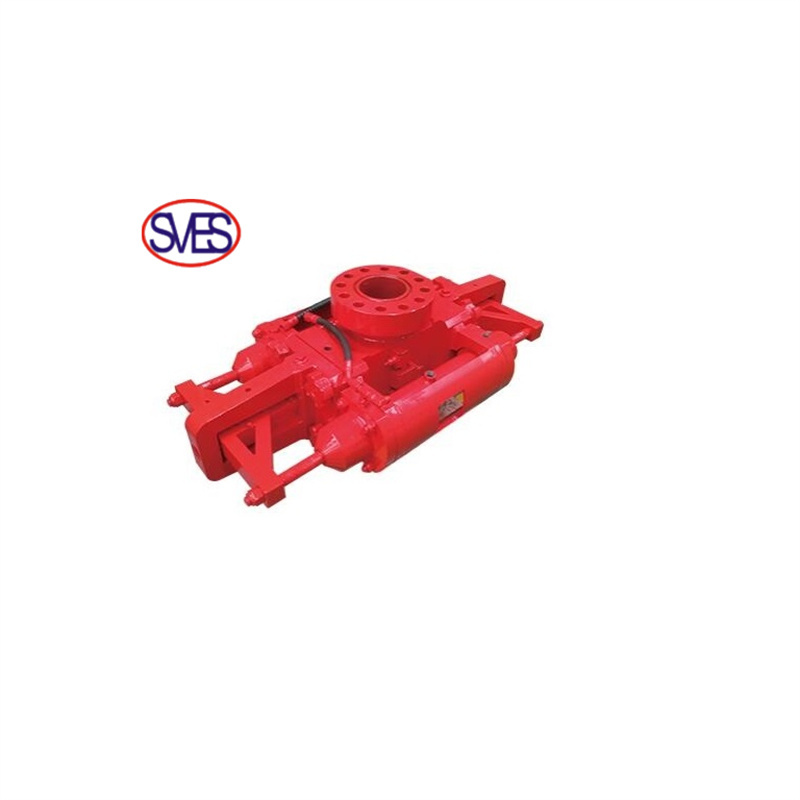

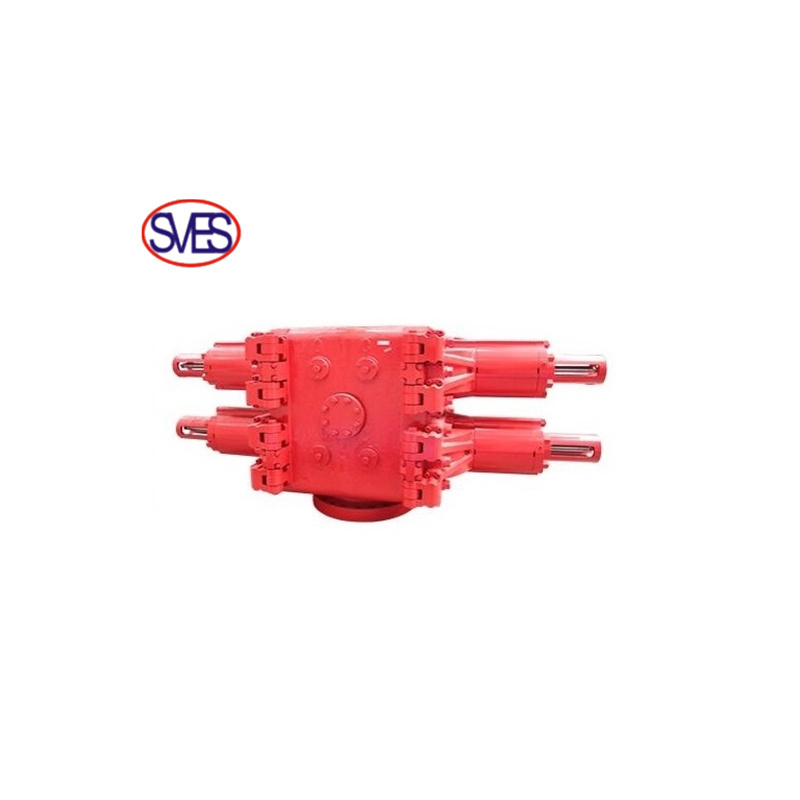

Ram BOP tipo S

Característica Estrutural

●  Componentes pressurizados adotam liga de aço superior com boa resistência e resistência ao impacto.
●  A vedação da porta do BOP de alta pressão utiliza vedação combinada, que possui melhor vedação da pressão do poço.
●  Use portão flutuante ou integral, pode vedar com segurança e mudar convenientemente.
●  Use passagem de óleo tipo buriel. A dobradiça do rolamento é separada da dobradiça hidráulica.
●  A estrutura da dobradiça é simples, fácil de desmontar e montar.
●  Use um grande invólucro tipo arco em ambos os lados da câmara e transite por um tipo de arco ao redor, para reduzir o pico de tensão do invólucro sob pressão.
●  Com estrutura compacta, menor que produtos similares estrangeiros.
●  O invólucro interno do BOP resistente a baixas temperaturas pode processar a tubulação, para fazer com que o vapor flua dentro do BOP e irradie calor.

Montagem de aríete

Ramo de tubo

1. Vedação superior 2. Vedação frontal 3. Corpo do aríete

Conjunto Ram tipo HF

1. Borracha de vedação superior 2. Borracha de vedação frontal 3. Corpo do aríete

4. Suporte da braçadeira 5. Parafuso do aríete

Conjunto de aríete tipo H

1. Corpo do aríete 2. Parafuso 3. Parafuso do aríete 4. Borracha do aríete

5. Suporte de braçadeira

Conjunto de aríete tipo S

Cisalhamento
       O aríete de cisalhamento pode cortar o tubo do poço, fechar cegamente a cabeça do poço e também pode ser usado como aríete cego quando não há tubo no poço. A instalação do aríete de cisalhamento é igual à do aríete original.
● Em condições normais utilizado como aríete cego, em caso de emergência, utilizado como aríete de cisalhamento.
● O amortecedor de cisalhamento pode ser cortado repetidamente no tubo e não danificar a lâmina. A lâmina desgastada pode ser reutilizada após o reparo. Shenkai produz o carneiro de cisalhamento com vida útil de cisalhamento em mais de cinco vezes, com permissão para substituir a borracha de vedação.
● A lâmina do aríete comum está integrada ao corpo do aríete.
● A lâmina do aríete do BOP resistente a alto teor de enxofre é separada do corpo do aríete, o que é fácil de trocar a lâmina após a lâmina ser danificada, e faz com que o corpo do aríete possa ser usado repetidamente.
● A superfície de vedação de contato entre a vedação superior do aríete e a lâmina é grande, o que reduz efetivamente a pressão na superfície de vedação de borracha e prolonga sua vida útil.

1. Corpo do aríete de cisalhamento para baixo 2. Borracha de vedação superior 3. Borracha de vedação direita 4. Vedação da lâmina Borracha de vedação esquerda 3. Corpo do aríete de cisalhamento para cima
4. Borracha de vedação superior 5. Borracha de vedação esquerda 6. Corpo do aríete de cisalhamento superior

Estrutura de montagem do aríete de cisalhamento do aríete tipo S BOP

Carneiro Variável
       O aríete variável pode ser usado para vedar diferentes diâmetros da coluna de tubos. O aríete variável é composto por aríete variável, vedação superior e vedação frontal variável. A instalação da memória RAM variável no BOP é igual à da memória RAM comum, não sendo necessário alterar nenhuma parte do BOP.

Característica Estrutural

●  Os componentes pressurizados são materiais de forjamento, com boa resistência e resistência ao impacto, evitando o padrão de forjamento.
●  O flange intermediário utiliza vedação combinada, sua chave é operada por pressão hidráulica, fácil de trocar o aríete.
●  Equipado com cilindro auxiliar de óleo, em comparação com o carneiro de cisalhamento tradicional BOP, possui a função de menor volume.
●  A borracha de carneiro é abundante e usa vedação independente.
●  O dispositivo de travamento manual pertence à configuração padrão. Em caso de perda hidráulica, pode garantir que o aríete permaneça fechado.
●  Dispositivo de travamento manual e hidráulico e cilindro de óleo auxiliar podem ser equipados de acordo com as necessidades do cliente de forma flexível e fácil de trocar.
●  O invólucro interno do BOP resistente a baixas temperaturas pode processar a tubulação, para fazer com que o vapor flua dentro do BOP e irradie calor. (por opção do cliente).
●  A parte interna do BOP resistente ao alto enxofre que entra em contato com o líquido do poço possui uma liga à base de alto níquel, que pode atingir os mais altos níveis de resistência a H2S e CO2.

Montagem de aríete
●  Ramo de tubo

 O aríete de cisalhamento pode cortar o tubo do poço, fechar cegamente a cabeça do poço e também pode ser usado como aríete cego quando não há tubo no poço. A instalação do aríete de cisalhamento é igual à do aríete original.
● Em condições normais utilizado como aríete cego, em caso de emergência, utilizado como aríete de cisalhamento.
● O amortecedor de cisalhamento pode ser cortado repetidamente no tubo e não danificar a lâmina. A lâmina desgastada pode ser reutilizada após o reparo. Shenkai produz o carneiro de cisalhamento com vida útil de cisalhamento em mais de cinco vezes, com permissão para substituir a borracha de vedação.
● A lâmina do aríete comum está integrada ao corpo do aríete.
● A lâmina do aríete do BOP resistente a alto teor de enxofre é separada do corpo do aríete, o que é fácil de trocar a lâmina após a lâmina ser danificada, e faz com que o corpo do aríete possa ser usado repetidamente.
● A superfície de vedação de contato entre a vedação superior do aríete e a lâmina é grande, o que reduz efetivamente a pressão na superfície de vedação de borracha e prolonga sua vida útil.

       O aríete variável pode ser usado para vedar diferentes diâmetros da coluna de tubos. O aríete variável é composto por aríete variável, vedação superior e vedação frontal variável. A instalação da memória RAM variável no BOP é igual à da memória RAM comum, não sendo necessário alterar nenhuma parte do BOP.

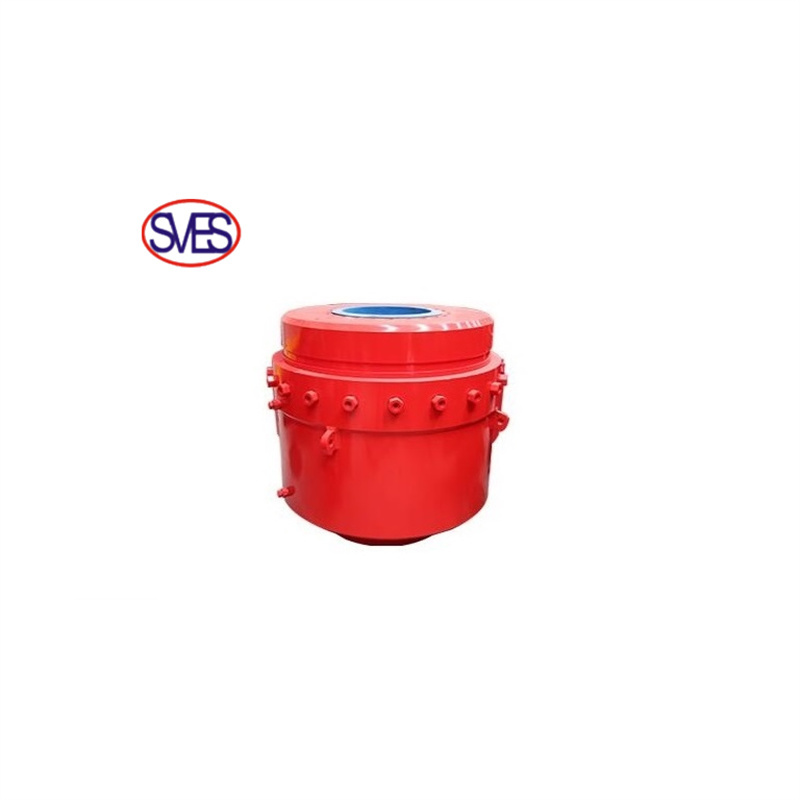

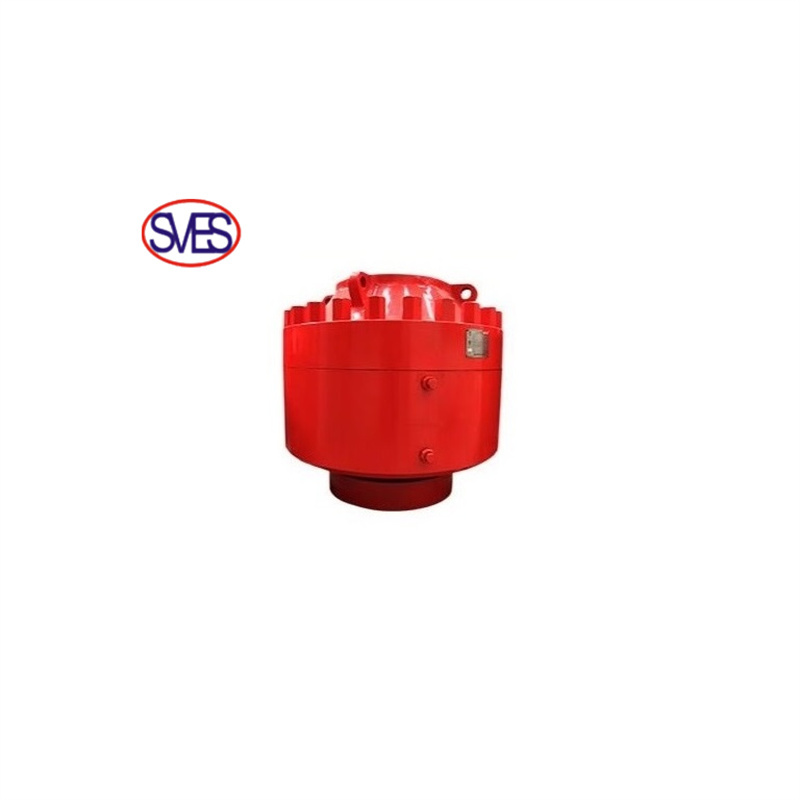

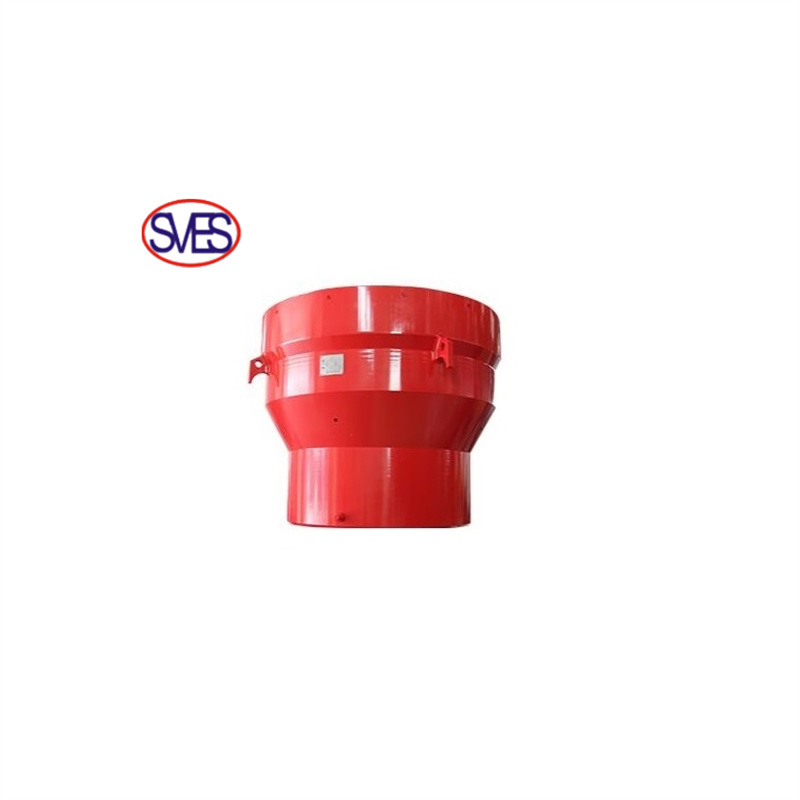

BOP anular tipo cônico

Recurso
● A vedação labial tem capacidade de autovedação e é mais confiável.
● Um furo no pistão com teste de curso pode medir a vida útil da borracha.
● A conexão da placa de garra, conexão confiável, tensão uniforme e instalação conveniente.
● Pistões superiores para cone, o diâmetro externo do produto é pequeno.
● Superfície de fricção com placa à prova de abrasão, protege a plataforma e é fácil de substituir.

BOP anular tipo cônico

Nota: ▲ Significa tipos Tipo

BOP anular tipo cônico e especificação do elemento de embalagem

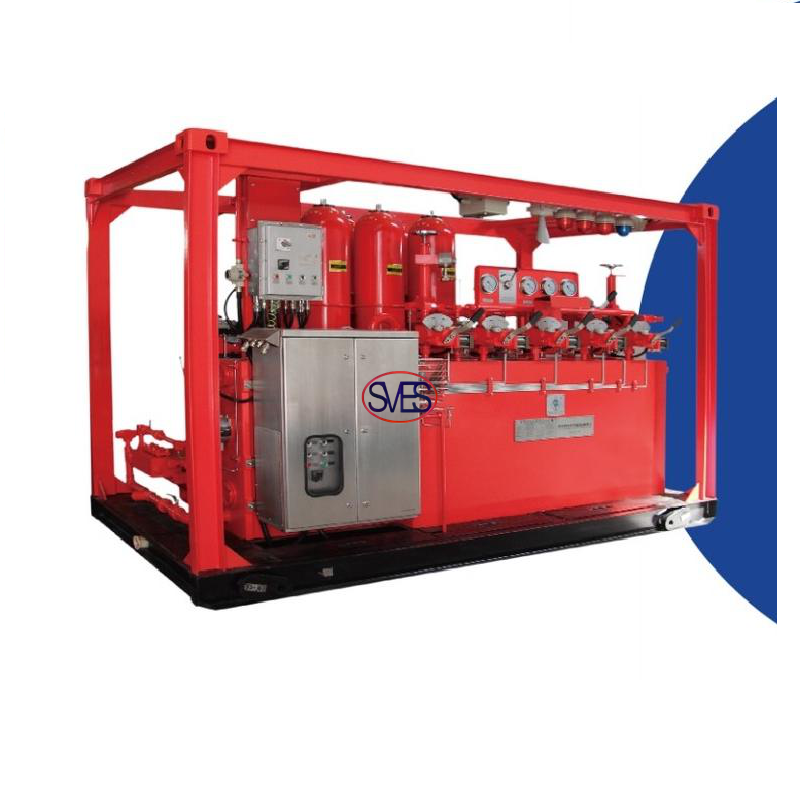

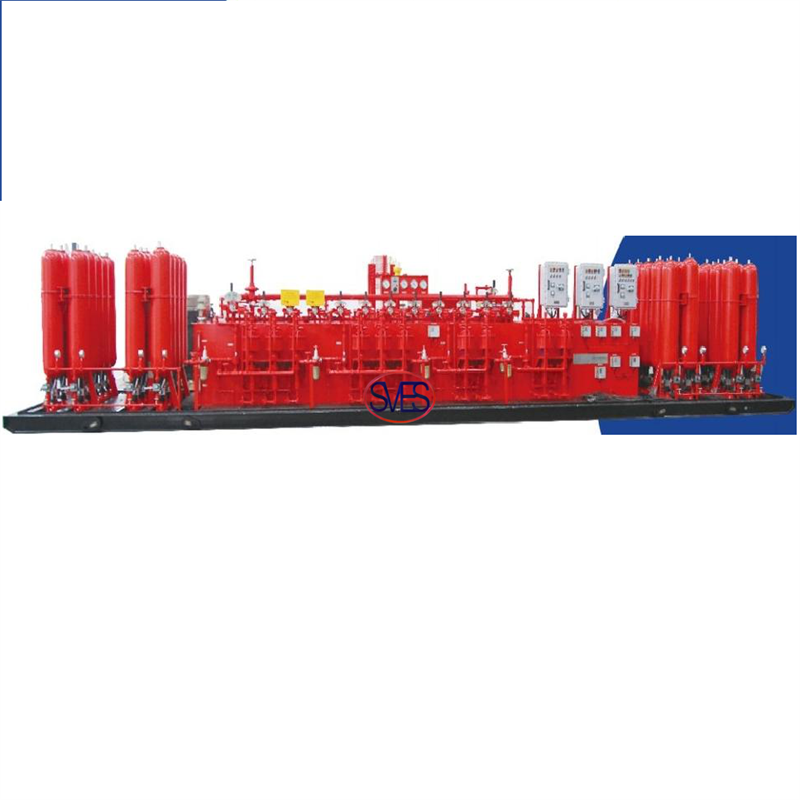

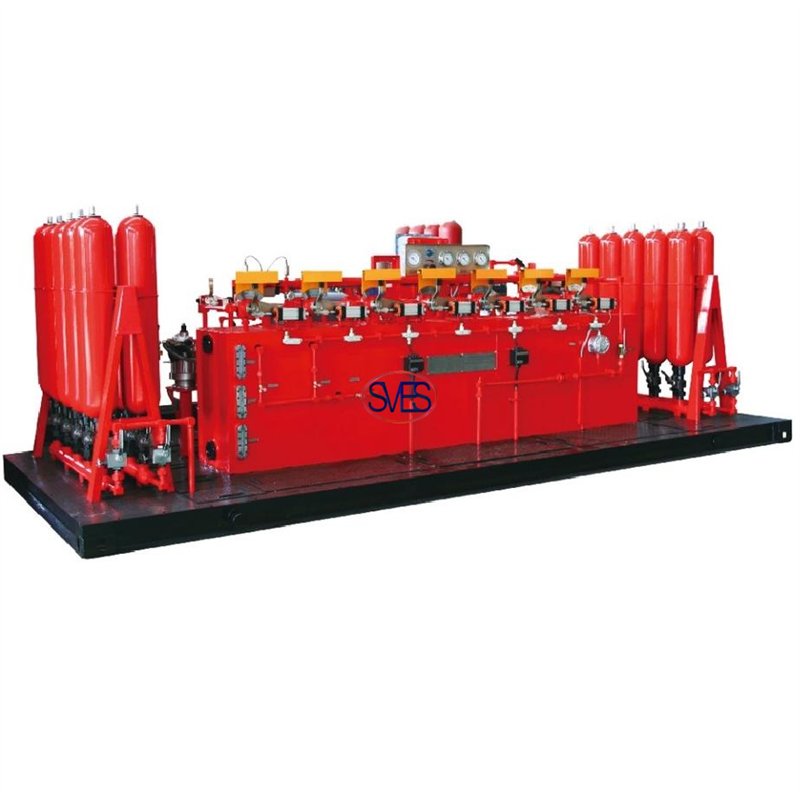

Configuração e parâmetro do sistema de controle BOP tipo elétrico:

            1. Luz FKQ3200-12 indicando sistema de controle tipo BOP

Todo o sistema adota tecnologia de controle de sensor indutivo, e cada O status do interruptor BOP pode entender tempo real sincronização entre dois controlo remoto ao controle painéis.

                ■ Melhor relação custo-benefício em comparação com o sistema de controle elétrico, possui a mesma função de exibição de posição e velocidade de resposta

                ■ Velocidade de resposta mais precisa e rápida: o sinal relativo do circuito de ar mostra a posição da válvula rotativa; a velocidade de transmissão do sinal elétrico é mais rápida. As equipes de campo são capazes de conhecer o status do equipamento com mais rapidez e precisão, o que evita a inconsistência do status tradicional do interruptor de posição da válvula de controle remoto

               ■ Melhor estabilidade: os sinais elétricos evitam erros mecânicos, resolvendo o problema de falha de sinal causada pelo bloqueio interno do feixe de gás durante a transmissão do sinal de gás

2. Sistema de controle elétrico FKDQ

        O todo sistema é equipado com cópia de segurança poder fornecer, qual pode operar normalmente para 120 minutos em caso de falha de energia em campo, garantindo contínuo e campo seguro Operação

        ■ Tecnologia avançada de fieldbus e Tecnologia de controle PLC, operação simples e automação

        ■ Operação indicação e função anti-erro no perfurador painel, fácil e confiável Operação

        ■ Forte adaptabilidade, pode operar de forma estável sob uma variedade de condições de trabalho severas

        ■ Todo o equipamento certificado por API, IEC e ATEX

        ■ Opcional PN-T automático gravação módulo fornece rastreabilidade de dados para operação de console remoto processo Compatível com nosso ter instrumentos de perfuração, pode realizar monitoramento integrado função

     3. Sistema de controle remoto BOP sem fio FKWDQ:

            ■ Tecnologia avançada de controle remoto sem fio, a distância de controle pode chegar a centenas de metros, tempo de atraso de controle curto, não afetado pela temperatura ambiente. Este sistema supera a deficiência do controle de operação de ponto fixo e melhora a segurança e a conveniência da operação de perfuração

            ■ O módulo opcional de gravação automática PN-T fornece rastreabilidade de dados para o processo de operação do console remoto

            ■ A operação do terminal portátil pode realizar a função de desligamento remoto em emergência e melhorar a segurança do controle do interruptor BOP e a confiabilidade do tratamento de emergência quando ocorre uma ruptura

            ■ Compatível com nossos próprios instrumentos de perfuração, pode realizar função de monitoramento integrada

            ■ Indicação de operação e função anti-erro no painel do perfurador, operação fácil e confiável

            ■ Todo o sistema é equipado com fonte de alimentação reserva, que pode operar normalmente por 120 minutos em caso de falha de energia em campo, garantindo operação contínua e segura em campo

            ■ Todo o equipamento certificado pela API, IEC e ATEX

              4. Sistema de controle BOP de carregamento rápido:

             ■ O volume de integração interna é pequeno e reversível automaticamente, também pode atingir pressurização contínua

                ■ O sistema personalizado para teste de pressão para produtos de controle de poço, como BOP e manifold, e a velocidade de pressurização pode atingir mais de 5 vezes a do sistema de teste de pressão convencional

                ■ Interface operacional Windows, operação fácil e com imagem nítida

                ■ Com função de teste de pressão manual e automático, armazenamento de dados no computador e sem perda de dados em caso de perda de energia

                ■ Personalizado de acordo com as necessidades do cliente (incluindo sala de operação, equipamento de monitoramento, etc.)
